La compartimentación o sectorización es necesaria para delimitar la propagación del fuego, el panel sándwich de sectorización GP-PS-LDR, tiene como mayor aplicación esta función, partición interior o sectorización para la delimitación de sectores de incendio según las necesidades que requiera el proyecto y solicite el código tecnico de la edificación documento Básico “SI”, C.T.E. DB SI.

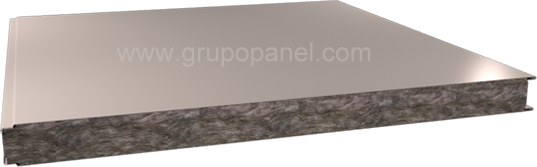

El panel de sectorización o cortafuegos, se fabrica en proceso continuo y está formado por dos caras metálicas galvanizadas y prepintadas, con espesores de acero que van desde 0.4, 0.5, y 0.8mm, con calidades de recubrimiento y acabados de de pintura en PE, PVDF, HDX-55, etc., siendo el poliéster silicona y color blanco pirineo el más utilizado en este tipo de soluciones.
El núcleo de lana de roca está formado por fibras, entrelazadas mediantes ligantes orgánicos, y cuya densidad es de 120, 150 Kg/m3, y excepcionalmente de 175 Kg/m3.

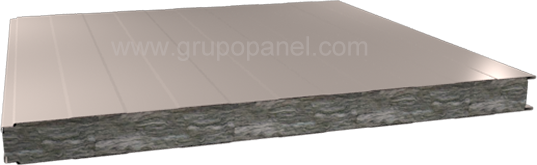

La chapa interior, es de las mismas características que la exterior, ya que es un producto simétrico en la junta, y de fijación vista, y desde el punto de vista del relieve y estética, la chapa puedes ser nervada o lisa.
En la siguiente tabla indicamos algunos valores de resistencia y reacción al fuego, orientativos de este tipo de producto. Estos valores están sujetos a cambio constate por las mejoras de los materiales, por lo que es necesario concretar en la consulta.
| Espesor (mm) |
Clasificacion Resistencia al Fuego* |
Clasificacion Reaccion al Fuego* |
|---|---|---|
| 50 | --- | A2, S1-d0 |
| 60 | --- | A2, S1-d0 |
| 80 | EI-90 | A2, S1-d0 |
| 100 | EI-120 | A2, S1-d0 |
| 120 | EI-240 | A2, S1-d0 |
| 150 | EI-240 | A2, S1-d0 |
| Distancia entre correas (m) | |||||
|---|---|---|---|---|---|
| Carga Kg/m2 | |||||
| Espesor (mm) |
Peso (Kg/m2)* |
A.Termico (W/m2*h*ºk) |
80 | 100 | 120 |
| 50 | 14,30 | 0,68 | 2,80 | 2,60 | 2,45 |
| 60 | 15,50 | 0,58 | --- | --- | --- |
| 80 | 17,90 | 0,44 | --- | --- | --- |
| 100 | 20,30 | 0,36 | 4,60 | 4,10 | 3,75 |
| 150 | 26,30 | 0,24 | 5,40 | 4,90 | 4,45 |
Las aplicaciones más habituales de este tipo de panel son:
