GRUPOPANEL PREFABRICADOS METALICOS SL
ligereza
resistencia
instalacion_rapida

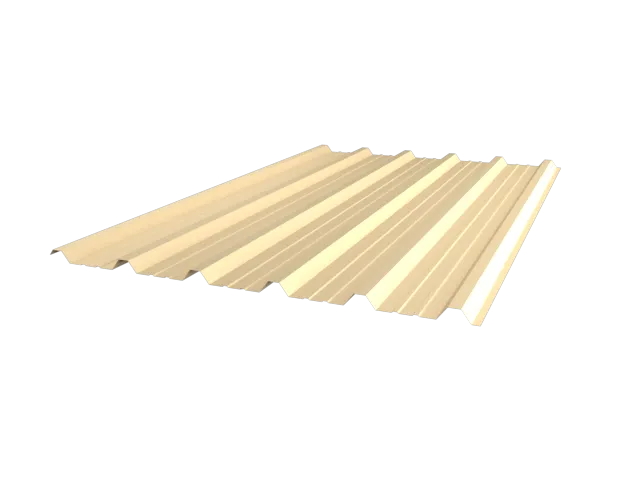

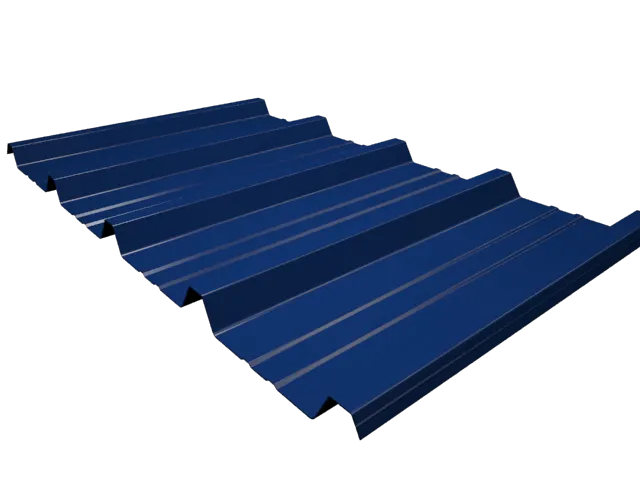

Variedad de colores y acabados
Uso industrial y residencial
Producto Certificado
Producto Ecologico y Reciclable
Resistencia al clima
Desde 7,00 € /m2
| Modelos | GP-30/204 | GP-30/275 | GP-30/210 | GP-32/200 | GP-40/250 | GP-44/245 | GP-100/275 | GP-100/275 |
| Espesor | 0.4-1mm |
| Cantidad minima | 80 m2 bajo consulta |
| Longitud | hasta 12m corte a medida consultar |

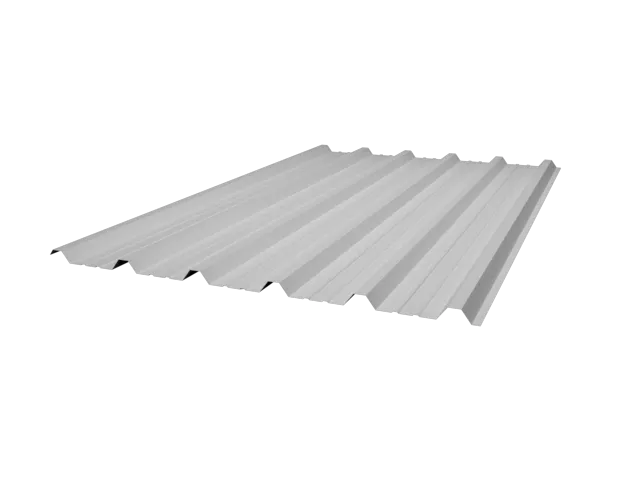

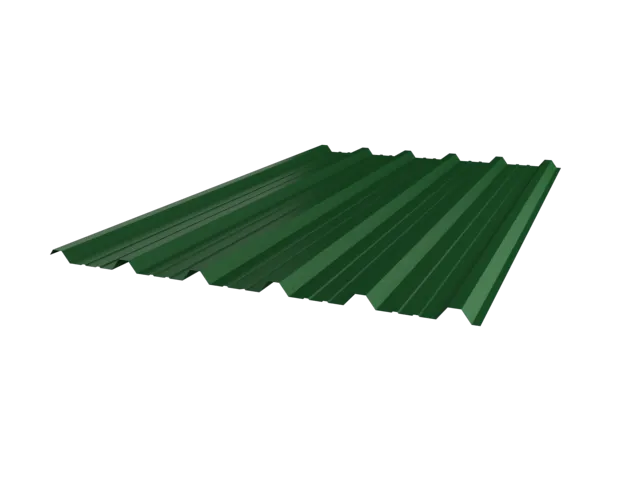

| Colores disponibles | Blanco Pririneo | Rojo teja | Verde Navarra | Otros bajo consulta |

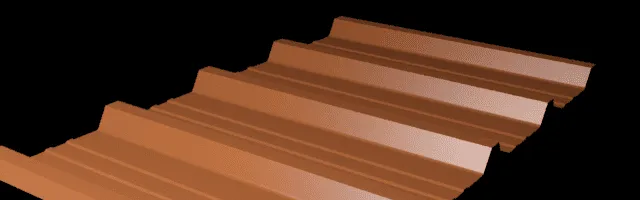

Elige Chapa Trapezoidal GP-30/204 para tu proyecto
Alta resistencia estructural, excelente estanqueidad y acabados personalizables. La solución ideal para cubiertas y fachadas duraderas, modernas y sostenibles. Fabricada en acero de alta calidad y disponible en múltiples espesores, longitudes y colores, se adapta a todo tipo de construcciones con instalación rápida y bajo mantenimiento.
Solicita ahora tu presupuesto gratuito. Nuestro equipo técnico te acompaña en cada paso para garantizar un montaje eficiente y un acabado impecable.

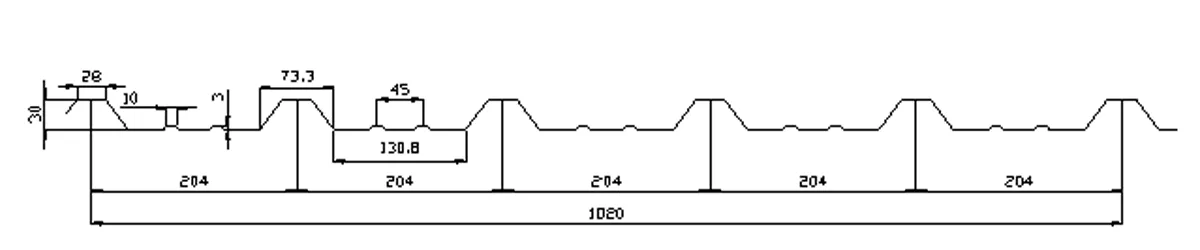

La chapa trapezoidal GP-30/204 es un perfil metálico conformado en frío, diseñado para cubiertas y fachadas de edificaciones industriales, comerciales y residenciales. Presenta una altura de greca de 30 mm y un ancho útil de 1.020 mm, distribuido en cinco módulos de 204 mm, lo que facilita su instalación y garantiza un buen comportamiento estructural.
Fabricada en acero laminado en frío, está disponible en versiones galvanizadas o prelacadas, con recubrimientos que cumplen las normativas UNE-EN10169 y UNE-EN10346, lo que le otorga una elevada protección frente a la corrosión y a los rayos UV. Puede solicitarse en longitudes personalizadas de hasta 12 m, incluyendo corte gratuito a medida.
Se suministra con accesorios opcionales como tornillería autotaladrante, remates y perfiles omega, y es compatible con diversos sistemas de montaje sobre estructuras metálicas, de madera u hormigón. Además, se presenta en una amplia variedad de colores y acabados estéticos para adaptarse a distintas necesidades arquitectónicas.
Diseñada para adaptarse a las exigencias estructurales y estéticas más diversas, la chapa GP-30/204 ofrece una combinación equilibrada entre funcionalidad técnica y adaptabilidad arquitectónica.
Sus especificaciones técnicas permiten una planificación precisa del proyecto, asegurando un comportamiento óptimo frente a cargas, condiciones ambientales y requisitos de diseño.
A continuación, detallamos los parámetros técnicos más relevantes que definen su rendimiento y posibilidades de instalación.
La chapa trapezoidal GP-30/204 destaca por su excelente comportamiento estructural, adaptándose a cubiertas y fachadas con distintas configuraciones de carga y apoyo.
Sus datos técnicos permiten calcular con precisión resistencia, peso y capacidad portante según el espesor y la luz entre vanos.
Es ideal para proyectos que exigen fiabilidad mecánica, durabilidad y cumplimiento normativo.
| Cubierta | Fachada | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Mom Max | Mom.Resistente | Momento Inercia Reduc | Espesor | Peso | Seccion | Momento Inercia | Mom. Inercia reduc | Momento Resistente | Momento Max | |
| m*Kg | cm3 | cm4 | mm | Kg/ml | Kg/m2 | cm2 | cm4 | cm4 | cm3 | m*kg |
| 43460 | 3.104 | 7.066 | 0.5 | 3.925 | 4.7 | 5.98 | 7.236 | 6.7291 | 2.9236 | 40.94 |
| 53420 | 3.816 | 8.669 | 0.6 | 4.71 | 5.64 | 7.17 | 8.655 | 8.391 | 3.6655 | 51.31 |
| 62460 | 4.461 | 10.158 | 0.7 | 5.5 | 6.58 | 8.37 | 10.158 | 10.034 | 4.3942 | 61.52 |
| 71280 | 5.091 | 11.625 | 0.8 | 6.25 | 7.52 | 9.56 | 11.625 | 11.6088 | 5.0823 | 71.15 |
| 88820 | 6.344 | 14.569 | 1.0 | 7.86 | 9.4 | 11.96 | 14.569 | 14.5698 | 6.3446 | 88.82 |
| 110610 | 7.98 | 18.27 | 1.2 | 9.42 | 11.25 | 15.0 | 18.27 | 18.72 | 7.9005 | 110.6 |
| 132220 | 9.444 | 21.991 | 1.5 | 11.78 | 14.1 | 18.75 | 21.991 | 21.9915 | 9.4449 | 132.23 |
| Cubiertas Luz (m) | Espesor | Fachadas Luz (m) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4.5 | 4.0 | 3.5 | 3.0 | 2.5 | 2.0 | 1.5 | 1.0 | mm | 4.5 | 4.0 | 3.5 | 3.0 | 2.5 | 2.0 | 1.5 | 1.0 |
| 17.17 | 20.5 | 26.7 | 36.4 | 52.4 | 81.9 | 145.5 | 347.6 | 0.5 | 16.2 | 19.3 | 25.2 | 34.2 | 49.3 | 77.0 | 136.9 | 327.4 |
| 21.1 | 25.7 | 33.5 | 45.6 | 65.7 | 102.6 | 182.5 | 427.3 | 0.6 | 20.2 | 23.7 | 31.0 | 42.2 | 60.8 | 94.9 | 168.9 | 410.4 |
| 24.67 | 30.8 | 40.2 | 54.7 | 78.7 | 123.0 | 218.7 | 499.6 | 0.7 | 24.3 | 28.3 | 37.0 | 50.3 | 72.5 | 113.2 | 201.3 | 492.1 |
| 28.16 | 35.6 | 46.5 | 63.2 | 91.1 | 142.3 | 253.0 | 570.2 | 0.8 | 28.1 | 32.9 | 43.0 | 58.6 | 84.3 | 131.7 | 234.2 | 569.2 |
| 35.09 | 44.4 | 58.7 | 79.1 | 113.7 | 177.6 | 315.8 | 710.5 | 1.0 | 35.1 | 42.3 | 55.3 | 75.2 | 108.3 | 169.3 | 300.9 | 710.5 |
| 43.7 | 55.3 | 72.2 | 98.3 | 141.6 | 221.2 | 393.3 | 888.3 | 1.2 | 43.7 | 54.2 | 70.7 | 96.3 | 138.6 | 216.6 | 385.1 | 884.8 |
| 53.23 | 66.1 | 86.4 | 117.5 | 169.3 | 264.5 | 470.1 | 1057.7 | 1.5 | 52.2 | 66.0 | 86.2 | 117.3 | 169.0 | 264.0 | 469.4 | 1057.8 |
| Cubiertas Luz (m) | Espesor | Fachadas Luz (m) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4.5 | 4.0 | 3.5 | 3.0 | 2.5 | 2.0 | 1.5 | 1.0 | mm | 4.5 | 4.0 | 3.5 | 3.0 | 2.5 | 2.0 | 1.5 | 1.0 |
| 21.4 | 24.1 | 31.4 | 42.8 | 61.6 | 96.3 | 171.2 | 434.6 | 0.5 | 409.3 | 181.9 | 102.3 | 65.5 | 45.5 | 33.4 | 25.6 | 20.2 |
| 26.4 | 29.7 | 38.8 | 52.7 | 76.4 | 118.7 | 211.3 | 534.6 | 0.6 | 513.1 | 228.1 | 123.8 | 81.2 | 57.0 | 41.1 | 32.2 | 25.3 |
| 30.8 | 35.0 | 46.2 | 62.9 | 90.6 | 141.5 | 251.6 | 624.6 | 0.7 | 515.2 | 273.4 | 153.8 | 98.4 | 68.4 | 50.2 | 38.4 | 30.4 |
| 35.2 | 41.2 | 53.8 | 73.2 | 105.4 | 164.7 | 292.8 | 712.8 | 0.8 | 711.5 | 316.2 | 177.9 | 113.8 | 79.1 | 58.1 | 44.6 | 35.1 |
| 43.8 | 52.0 | 69.1 | 94.7 | 135.0 | 210.5 | 373.0 | 910.8 | 1.0 | 888.3 | 394.6 | 221.8 | 140.0 | 98.7 | 72.2 | 55.5 | 43.8 |
| 54.6 | 67.7 | 85.4 | 120.3 | 173.3 | 270.8 | 481.0 | 1106.1.2 | 1.0 | 1106.4 | 491.6 | 276.5 | 177.7 | 122.5 | 90.3 | 69.1 | 54.6 |
| 65.3 | 82.5 | 107.8 | 146.7 | 211.2 | 330.0 | 585.7 | 1322.1.5 | 2.0 | 1322.3 | 587.7 | 330.1 | 211.6 | 146.9 | 107.9 | 82.6 | 65.3 |

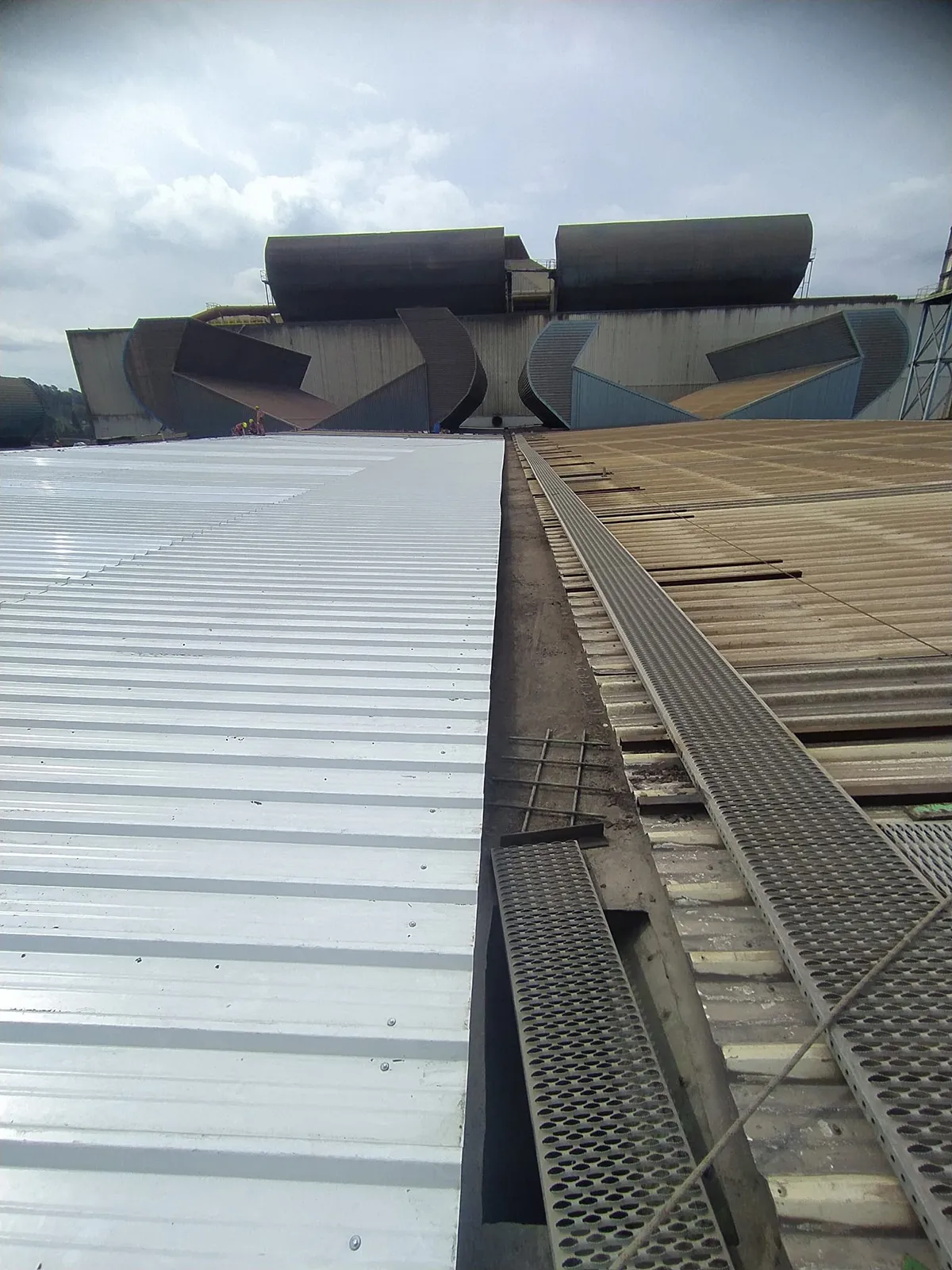

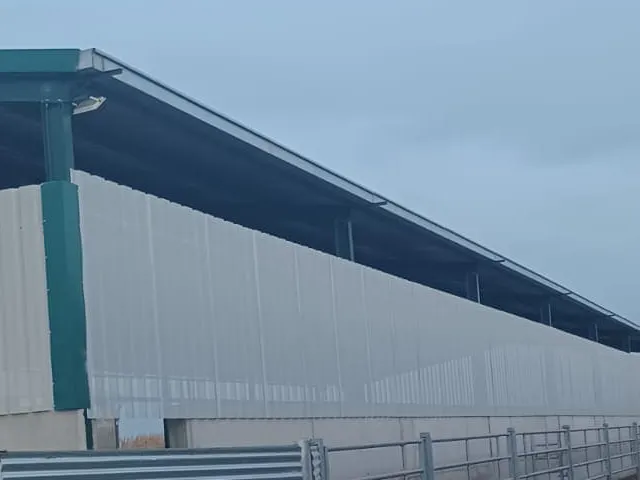

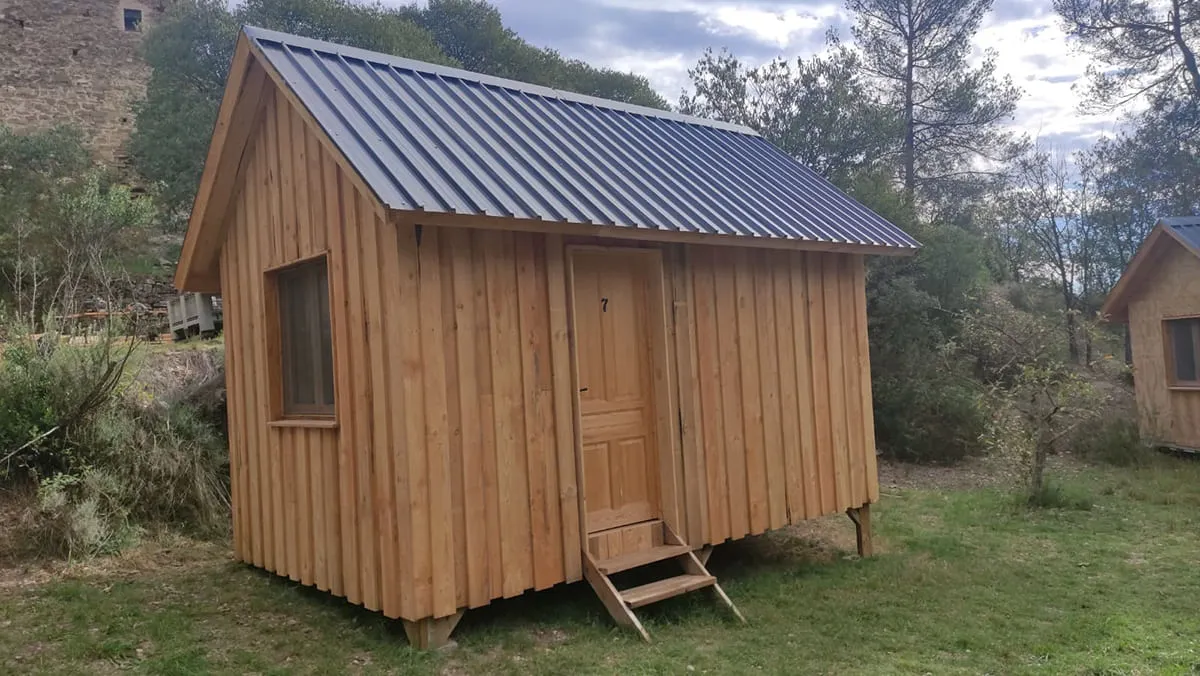

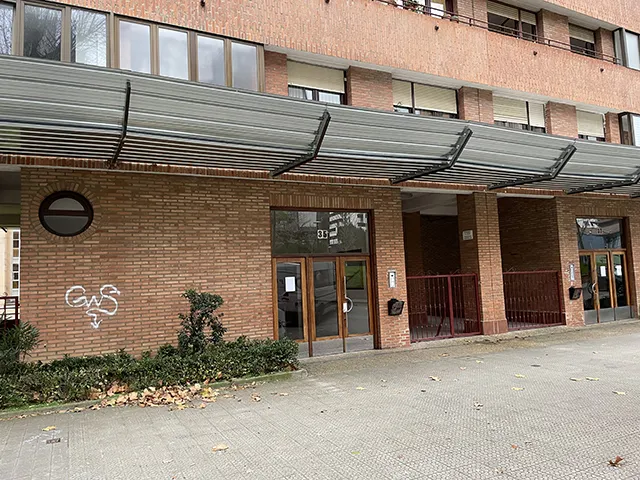

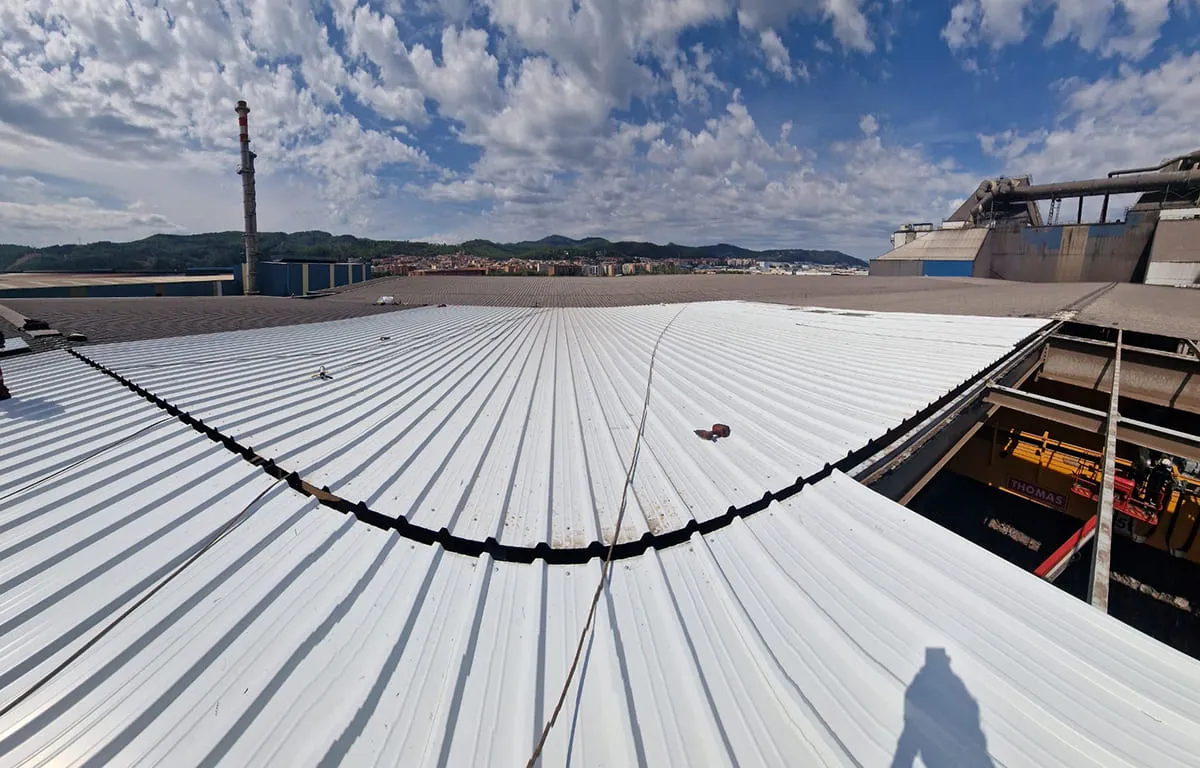

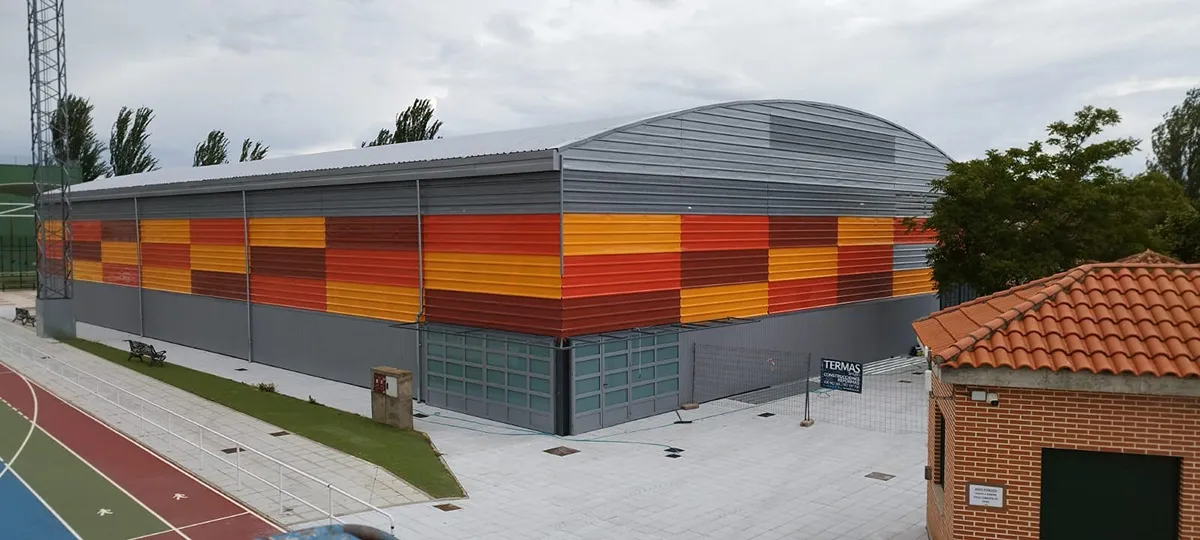

La chapa trapezoidal GP-30/204 destaca por su versatilidad en múltiples contextos constructivos. Su diseño estructural y variedad de acabados la hacen ideal tanto para grandes superficies industriales como para soluciones residenciales y urbanas. A continuación, se detallan los usos más habituales donde ofrece un rendimiento técnico y estético sobresaliente.
A continuación, se detallan las instrucciones de montaje para la instalación correcta de la Chapa Trapezoidal GP-30/204. Seguir estos pasos garantiza una colocación segura, eficiente y duradera, optimizando el rendimiento del material tanto en cubiertas como en fachadas. Es fundamental respetar las recomendaciones técnicas, medidas de seguridad y métodos de fijación para preservar la estanqueidad, el aislamiento y la resistencia estructural del sistema instalado. Este manual cubre desde la preparación inicial hasta el mantenimiento periódico, incluyendo remates, fijación y manipulación adecuada del producto.
1. Preparación previa
2. Descarga y manipulación
3. Colocación de las chapas
4. Fijación
5. Remates y accesorios
6. Mantenimiento
7. Recomendaciones extra
La ficha técnica de la Chapa Trapezoidal 30/204 proporciona información detallada sobre sus propiedades mecánicas, dimensiones, tolerancias y aplicaciones recomendadas. Este perfil metálico es ampliamente utilizado en sistemas de cubiertas y fachadas gracias a su resistencia estructural, ligereza y facilidad de instalación. Consultar sus características técnicas permite seleccionar el producto más adecuado según las necesidades del proyecto, condiciones climáticas y exigencias estructurales. A continuación, se presenta toda la información clave para su correcta especificación y uso.
Sí, la Chapa Trapezoidal GP-30/204 está diseñada con crestas reforzadas y nervios intermedios que aportan una excelente resistencia mecánica. Es segura para transitar sobre ella durante la instalación o mantenimiento, siempre que se pise sobre las crestas. Esto distribuye el peso correctamente y evita la deformación de los valles. Además, su geometría garantiza estabilidad en cubiertas con o sin aislamiento.
La distancia entre apoyos debe definirse en función del espesor de la chapa y las cargas previstas (nieve, viento, carga de uso). Se recomienda consultar la tabla de sobrecargas del perfil GP-30/204, disponible en la ficha técnica. Esto asegura una instalación segura y evita pandeos o vibraciones no deseadas, especialmente en cubiertas industriales o agrícolas.
Se deben utilizar tornillos autotaladrantes con arandela estanca, especialmente diseñados para estructura metálica. Estos garantizan una fijación segura y resistente a la intemperie.
Sí. Gracias a su pendiente mínima recomendada del 7% y su resistencia estructural, la Chapa GP-30/204 es ideal para climas exigentes. Su diseño favorece el drenaje rápido del agua y soporta cargas de nieve y ráfagas de viento sin comprometer la estanqueidad. Es comúnmente usada en zonas de montaña, agrícolas o naves expuestas.
No debería oxidarse si se mantiene correctamente. La chapa cuenta con recubrimientos anticorrosión como galvanizado o acabados prelacados. Para alargar su vida útil, se recomienda limpiar canalones y residuos dos veces al año, usar agua o detergente neutro (nunca productos abrasivos) y retirar el film protector tras la instalación. Si el recubrimiento sufre daños, debe repararse con imprimaciones y pinturas compatibles para evitar oxidación localizada.
La Chapa Trapezoidal GP-30/204 se fabrica en acero galvanizado y puede incluir recubrimientos prelacados en poliéster, PVDF o HPS. Estos materiales cumplen con normativas como la UNE-EN 10346 y ofrecen una alta resistencia a la intemperie y a los rayos UV. Esta protección es esencial en entornos industriales, agrícolas y zonas de alta humedad.
Sí. Está disponible en colores prelacados y acabados galvanizados. Puedes elegir la opción estética más adecuada para tu proyecto.
Sí. Se fabrica a medida con largos personalizados de hasta 12 metros por unidad. Este servicio no tiene coste adicional de corte.
Puedes incorporar remates laterales, cumbreras, perfiles frontales y omegas. Estos accesorios aseguran la estanqueidad y un buen acabado estético y funcional.
Normalmente se fabrica bajo pedido, lo que permite personalizar el largo de las chapas según las necesidades del cliente (hasta 12 m). El plazo medio de entrega es de entre 5 y 10 días laborables. En el caso de colores especiales o recubrimientos no estándar, puede requerirse un plazo adicional, ya que estos acabados suelen producirse en tiradas específicas.
